لدينا خبرة تزيد عن 20 عام في مجال تقديم خدمات الطلاء والتبطين عالي النقاء باستخدام الفلوروبوليمر، حيث نمتلك منشئات ومرافق وورش حديثة مزودة بغرف نظيفة داخلية مجهزة بأعلى المعايير. كما يتم التحكم في مستويات الشوائب في الطلاء لتبقى دون 1 جزء في المليار (PPb)، وفي التبطين لتبقى دون 5 أجزاء في المليار (PPb)، بما يفي بمتطلبات النقاء التي تفرضها صناعات أشباه الموصلات والتصنيع الدقيق.

الصناعات

تعتبر طلاءات البوليمرات الفلورية عالية النقاء مثالية للصناعات التي تتطلب تحكماً صارماً في التلوث وأداءً كيميائياً متسقاً، مثل

  • معدات معالجة أشباه الموصلات
  • إنتاج المكونات الصيدلانية النشطة (API)
التطبيقات

تركّز التطبيقات الشائعة على الحفاظ على نقاء المواد وسلامة المعدات في مختلف مراحل المعالجة، وتشمل على سبيل المثال:

  • عمليات الخلط
  • الترشيح الدقيق
  • التجفيف تحت ظروف محكمة
  • خزانات نقل المواد الكيميائية المتنقلة
  • أوعية التخزين
  • تنظيف ونقل أجزاء أشباه الموصلات
  • الأبراج المعبأة / المحشوة
  • أعمدة الراتنج
طلاء الفلوروبوليمر عالي النقاء
النقاء العالي حلول الطلاء بالفلوروبوليمر
النقاء العالي حلول الطلاء بالفلوروبوليمر

يتوفر هذا الطلاء عالي النقاء في نوعين: سائل ومسحوق. عادةً ما يتم تطبيق طلاء البوليمر الفلوري السائل يدوياً ويستخدم في المناطق المعقدة مثل الأخاديد أو الزوايا الحادة حيث لا يمكن لطلاء المسحوق تشكيل طبقة رقيقة موحدة. ويتطلب تحكماً أكثر دقة في السماكة ولا يتوافق مع أنظمة الرش الميكانيكية القياسية.

يعد طلاء المسحوق أكثر كفاءة للأسطح الكبيرة وعادة ما يتم تطبيقه من خلال الرش الكهروستاتيكي. وعلى الرغم من أنه أسرع في المعالجة الشاملة، إلا أنه يصعب التحكم في سمك الطبقة قليلاً مقارنةً بالطلاء السائل.

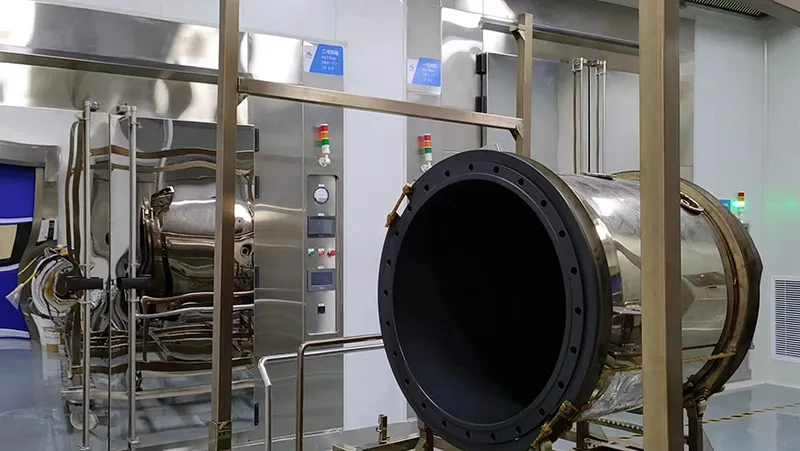

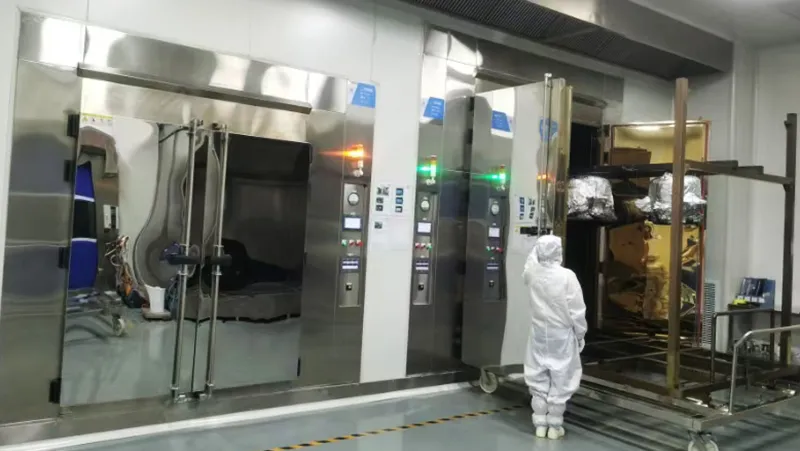

بفضل خبرتنا التي تزيد عن 20 عاماً في مجال الطلاء عالي النقاء، نعمل في منشأتنا الحاصلة على شهادة الجودة العالمية ISO 9001 وISO 14000 وهي مجهزة بغرفة نظيفة من الفئة 1000 لمعالجة الرش. كما أن طلاءاتنا معتمدة من Chemours وSolvay وDaikin ، مما يضمن عدم وجود تلوث بأيونات المعادن، ويمكن التحكم في إجمالي الشوائب المعدنية بأقل من 1 جزء في المليار.

مستويات الشوائب المعدنية في الطلاء النهائي (بيانات الأداء) تقييم محتوى المعادن في الطلاء عالي النقاء على مدى 12 يوم (الوحدة: جزء في البليون ppb)

  اليوم الأول اليوم الثاني اليوم الثالث اليوم الرابع اليوم الخامس اليوم السادس اليوم السابع اليوم الثامن اليوم التاسع اليوم العاشر اليوم الحادي عشر اليوم الثاني عشر
Li 0 0 0.000 0.000 0.000 0.001 0.001 0.001 0.001 0.000 0.001 0.001
Na 0.0336 0.0181 0.037 0.070 0.102 0.122 0.142 0.106 0.176 0.190 0.106 0.176
Mg 0.0249 0.0281 0.002 0.005 0.002 0.004 0.005 0.001 0.001 0.002 0.001 0.001
Al 0.0304 0.0359 0.004 0.008 0.007 0.002 0.002 0.002 0.001 0.001 0.002 0.001
K 0.0071 0.0052 0.005 0.007 0.008 0.022 0.023 0.006 0.014 0.013 0.006 0.014
Ca 0.1123 0.0512 0.020 0.023 0.022 0.024 0.022 0.016 0.021 0.025 0.016 0.021
Ti 0.0019 0.0009 0.001 0.001 0.002 0.001 0.001 0.001 0.001 0.000 0.001 0.001
V 0.0006 0.0004 0.001 0.001 0.001 0.000 0.000 0.001 0.001 0.000 0.001 0.001
Cr 0.0039 0.0032 0.049 0.037 0.109 0.062 0.013 0.000 0.011 0.037 0.000 0.011
Mn 0.0159 0.0104 0.003 0.003 0.007 0.003 0.002 0.001 0.001 0.003 0.001 0.001
Fe 0.0871 0.0567 0.090 0.169 0.087 0.065 0.120 0.045 0.058 0.104 0.045 0.058
Co 0.0012 0.0006 0.001 0.001 0.001 0.001 0.001 0.001 0.001 0.000 0.001 0.001
Ni 0.0249 0.0171 0.212 0.096 0.214 0.045 0.033 0.037 0.009 0.073 0.037 0.009
Cu 0.0044 0.0026 0.021 0.025 0.030 0.020 0.018 0.055 0.055 0.037 0.055 0.055
Zn 0.1046 0.0813 0.014 0.030 0.037 0.048 0.055 0.087 0.087 0.075 0.087 0.087
As 0.0006 0.0006 0.003 0.002 0.002 0.003 0.003 0.004 0.002 0.003 0.004 0.002
Zr 0.0004 0.0002 0.001 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000
Mo 0.0021 0.0013 0.002 0.003 0.002 0.002 0.003 0.000 0.000 0.003 0.000 0.000
Ag 0.0001 0.0003 0.000 0.000 0.000 0.000 0.000 0.000 0.001 0.000 0.000 0.001
Cd 0 0 0.005 0.004 0.003 0.009 0.006 0.000 0.000 0.000 0.000 0.000
Sn 0.0051 0.0021 0.001 0.001 0.001 0.001 0.001 0.004 0.000 0.000 0.004 0.000
Ba 0.000 0.000 0.000 0.000 0.035 0.000 0.000 0.000 0.001 0.001 0.000 0.001
Ta 0.000 0.000 0.000 0.001 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000
W 0.0028 0.0026 0.000 0.001 0.000 0.000 0.000 0.020 0.000 0.000 0.020 0.000
Pt 0.0003 0 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000
Au 0.000 0.000 0.000 0.000 0.000 0.001 0.000 0.000 0.000 0.000 0.000 0.000
Pb 0.0003 0.0004 0.001 0.001 0.000 0.001 0.001 0.001 0.000 0.003 0.001 0.000
Si 0.7387 0.6761 0.676 0.643 0.001 0.001 0.000 0.000 0.001 0.000 0.000 0.000

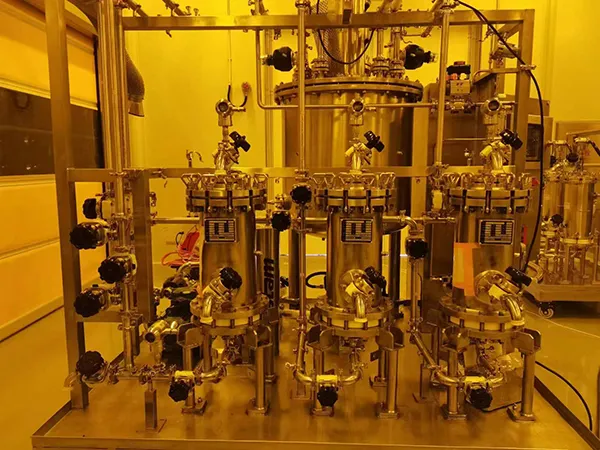

مفاعل الطباعة الليثوغرافية الضوئية

مفاعل الطباعة الليثوغرافية الضوئية

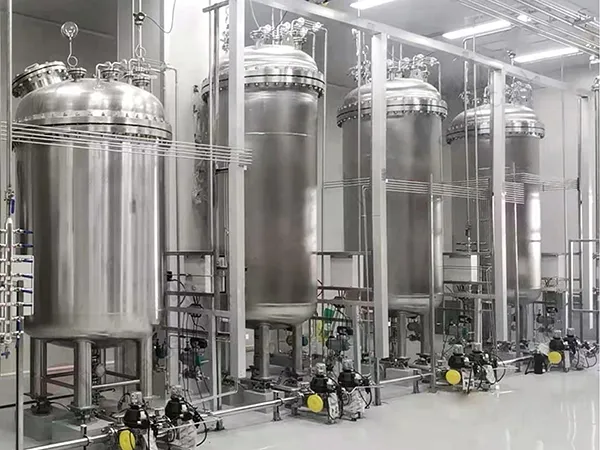

وعاء تفاعل بولي إيميد( لتصنيع البوليميد)

وعاء تفاعل بولي إيميد( لتصنيع البوليميد)

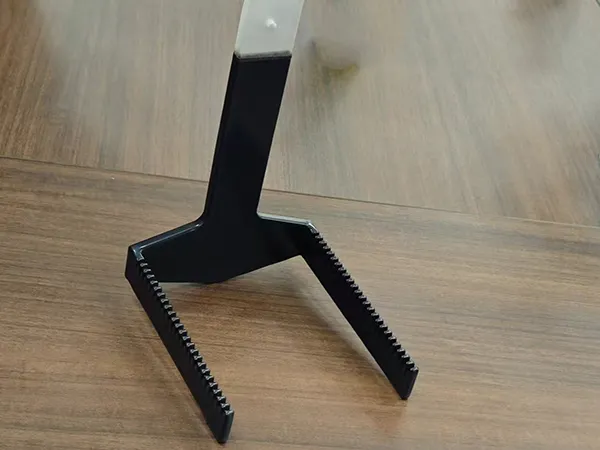

ذراع روبوت نقل الرقائق

ذراع روبوت نقل الرقائق

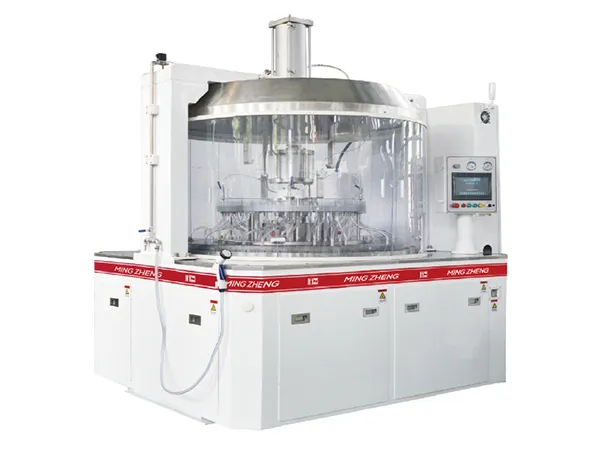

ماكينة التلميع الدقيق ذات الوجهين

ماكينة التلميع الدقيق ذات الوجهين

وحدة رفع الكوارتز

وحدة رفع الكوارتز

لوحة قاعدة نظام تنظيف الرقائق

لوحة قاعدة نظام تنظيف الرقائق

التبطين بالفلوروبوليمر عالي النقاء
التبطين بالفلوروبوليمر عالي النقاء
التبطين بالفلوروبوليمر عالي النقاء

نقدم خيارات متعددة من التبطين عالي النقاء باستخدام الفلوروبوليمر، وتتميز بهيكلين رئيسيين: صفائح ناعمة معالجة كيميائياً، وألواح مركبة مدعمة بالألياف الزجاجية. كما تشمل المواد المستخدمة ألواح ألياف زجاجية مدعومة بـ PFA، وألواح ألياف زجاجية مدعومة بـPTFE معدل، وصفائح PTFE ناعمة ومعدلة، وصفائح PTFE قياسية، بالإضافة إلى ألواح مركبة من ECTFE مدعمة بالألياف الزجاجية. وفي الأقسام الأسطوانية، يتم تطبيق التبطين عبر أنظمة لحام أوتوماتيكية متقدمة لضمان دقة وكفاءة عالية. أما في الوصلات الدائرية والفوهات، فنستخدم اللحام اليدوي لضمان التحكم الكامل والدقة في المناطق المعقدة.

كما نستخدم مواد تبطين البوليمر الفلوري من موردين موثوقين مثل Chemours (DuPont) وSolvay وDaikin ، حيث يتم تنفيذ أعمال التبطين في منشآتنا ذات غرف نظيفة من الفئة 10000، مما يضمن بيئة خالية من الشوائب تلبي أعلى معايير الجودة والنقاء. ولذا، تتميز الطبقات النهائية بمستويات نقاء استثنائية، حيث يتم التحكم في إجمالي شوائب المعادن لتكون أقل من 5 أجزاء في المليار (PPT)، مما يضمن توافقاً تاماً مع متطلبات الصناعات الحساسة مثل أشباه الموصلات والتصنيع الدقيق.

جدول تركيبة شوائب المعادن في طبقات التبطين عالية النقاء

العناصر التي تم تحليلها الوحدة تحليل العينة (B) العينة النهائية (B)
      25 مايو 8 يونيو 16 يونيو 25 مايو قبل الغمر
محتوى الكاتيونات القليلية (الحد الأقصى) ليثيوم (ليثيوم) ≤ ppt 0.225 0.063 0.043 0.017 0.114
البريليوم (Be) ≤ ppt 0.085 0.098 0.028 0.057 0.05
البورون (B) ≤ ppt 0.899 0.773 0.018 0.616 0.155
صوديوم (Na) ≤ ppt 0.788 0.507 0.559 0.197 0.191
مغنسيوم (Mg) ≤ ppt 0.105 0.582 0.555 0.501 0.085
الومنيوم (Al) ≤ ppt 0.082 0.766 0.433 0.258 0.044
سيليكون (Si) ≤ ppt 0.064 0.272 0.024 0.198 0.396
الفوسفور (P) ≤ ppt 0.025 0.292 0.987 0.284 0.036
بوتاسيوم (K) ≤ ppt 0.114 0.421 0.347 0.069 0.363
كالسيوم (Ca) ≤ ppt 0.57 0.171 0.781 0.522 0.128
تيتانيوم (Ti) ≤ ppt 0.073 0.18 0.053 0.073 0.061
فانديوم (V) ≤ ppt 0.086 0.075 0.048 0.043 0.025
كروم (Cr) ≤ ppt 0.066 0.764 0.172 0.472 0.04
منغنيز (Mn) ≤ ppt 0.504 0.104 0.199 0.11 0
حديد (Fe) ≤ ppt 0.469 0.362 0.141 0.613 0.034
كوبالت (Co) ≤ ppt 0.489 0.859 0.091 0.083 0
نيكل (Ni) ≤ ppt 0.248 0.109 0.126 0.65 0.024
نحاس (Cu) ≤ ppt 0.227 0.11 0.188 0.688 0.104
زنك (Zn) ≤ ppt 0.188 0.037 0.112 0.137 0.377
غاليوم (Ga) ≤ ppt 0.035 0.018 0.037 0.029 0.04
الجرمانيوم (Ge) ≤ ppt 0.277 0.173 0.364 0.45 0.18
الزرنيخ (As) ≤ ppt 0.014 0.178 0.735 0.595 0.183
السترونتيوم (Sr) ≤ ppt 0.505 0.19 0.151 0.031 0.011
الزركونيوم (Zr) ≤ ppt 0.065 0.033 0.066 0.045 0.029
النيوبيوم (Nb) ≤ ppt 0.003 0.006 0.016 0.056 0.068
الموليبدينوم (Mo) ≤ ppt 0.139 0.216 0.109 0.108 0.055
فضة (Ag) ≤ ppt 0.342 0.256 0.295 0.258 0.191
كادميوم (Cd) ≤ ppt 0.071 0.047 0.075 0.027 0.036
إنديوم (In) ≤ ppt 0.011 0.011 0.004 0.015 0.005
قصدير (Sn) ≤ ppt 0.16 0.247 0.58 0.232 0.178
أنتيمون (Sb) ≤ ppt 0.358 0.215 0.396 0.307 0.007
الباريوم (Ba) ≤ ppt 0.285 0.091 0.369 0.343 0.09
التنتالوم (Ta) ≤ ppt 0 0 0 0 0.023
بلاتينيوم (Pt) ≤ ppt 0.157 0.96 0.272 0.483 0.107
الذهب (Au) ≤ ppt 0.11 0.235 0.23 0.554 0.111
الزئبق (Hg) ≤ ppt 0.159 0.207 0.158 0.16 0.222
الثاليوم (Tl) ≤ ppt 0.701 0.163 0.122 0.148 0.167
رصاص (Pb) ≤ ppt 0.216 0.099 0.178 0.177 0.175
البزموت(Bi) ≤ ppt 0.018 0.072 0.012 0.025 0.16

أمثلة على تطبيقات بطانة البوليمرات الفلورية (التبطين بالفلوروبوليمر)

التبطين بـ PTFE المعدل لخزان تخزين حمض الهيدروفلوريك بدرجة إلكترونية

التبطين بـ PTFE المعدل لخزان تخزين حمض الهيدروفلوريك بدرجة إلكترونية

بطانة من PTFE لخزان تخزين المواد الكيميائية الإلكترونية

بطانة من PTFE لخزان تخزين المواد الكيميائية الإلكترونية

خزان تفاعل NF₃ مبطن بطبقة PFA لتطبيقات ذات جودة إلكترونية عالية

خزان تفاعل NF₃ مبطن بطبقة PFA لتطبيقات ذات جودة إلكترونية عالية

بطانة N-PTFE GBK لخزان تخزين حمض الهيدروكلوريك بدرجة إلكترونية

بطانة N-PTFE GBK لخزان تخزين حمض الهيدروكلوريك بدرجة إلكترونية

فلتر خرطوشة مبطن بطبقة PFA بدرجة إلكترونية

فلتر خرطوشة مبطن بطبقة PFA بدرجة إلكترونية

بطانة PFA لخزان الطلاء الكهربائي عالي الحرارة

بطانة PFA لخزان الطلاء الكهربائي عالي الحرارة
هل تبحث عن حلول الطلاء والتبطين بالفلوروبوليمر؟

تواصل معنا فوراً لاكتشاف كيف يمكن لخدماتنا المصممة بشكل مخصص أن تلبي احتياجاتك في مقاومة التآكل والحفاظ على أعلى مستويات النقاء
